| 产品特性：全金属壳体 | 是否进口：否 | 产地：江苏.镇江 |
| 加工定制：是 | 品牌：得谷电气 | 型号：SY-DXN-40.5～550kV |
| 产品名称：高压带电显示闭锁装置 | 适用范围：高压电网检测带电状态，对地刀闭锁 | 产品认证：国家检测中心认证 |
1 产品概述

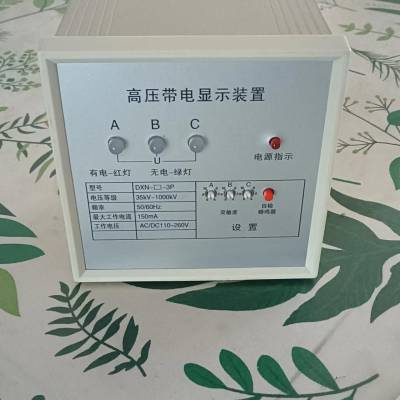

SY-DXN-40～550kV型高压带电显示装置主要是为GIS组合电器而设计的一种小型化在线检测装置，用于检测高压带电状态及对带电体侧的接地刀闸实现强制闭锁。
2 产品适用范围
SY-DXN-40～550kV型高压带电显示装置是一种新型防止电气误操作装置，系感应式（非接触式）高压带电检测装置。该装置设计***、结构合理，功能齐全、***，具有发光显示、声响报警、故障自检及启动强制闭锁回路等功能，具有较高的灵敏度和可靠性。本装置适用于交流50Hz、额定电压40.5~1000kV的户外(也适用于户内）电气网络或设备上，用于反映带电状况，防止电气误操作。该装置安装在线路接地刀闸、母线接地刀闸及母线压变接地刀闸上，能起到防止带电误合接地刀闸的作用。该装置能与电磁锁，机械程序锁、微机闭锁等防误装置配合实施强制闭锁，是户外（户内）电气网络或设备上防止电气误操作的较理想的安全装置。
本装置的传感器采用感应电场方式，不与带电体直接接触，安装简单方便，维护费用低，使用寿命长，***。本装置符合电力行业标准DL/T538“高压带电显示装置”的要求。
3 使用环境条件
3.1户外装置
a）周围空气温度：+70℃～-40℃；
b）海拔高度：不超过4000m；
c）风速：不超过34m/s
d）周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染，污秽等级不得超过GB/T5582中的Ⅱ级。
3.2户内装置
a）周围空气温度：+40℃～-25℃；
b）海拔高度：不超过4000m；
c）湿度条件：日平均不大于95%，月平均不大于90%高湿度期间，温度骤变时可能出现凝露。
d）周围空气没有明显受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
特殊条件请用户与制造商协商。
4 主要技术参数
表1 主要技术参数
序号 | 名称 | 单位 | 参 数 | ||||
1 | 额定电压 | kV | 40.5 | 126 | 252 | 363 | 550 |
2 | 额定频率 | Hz | 50 | ||||
3 | 额定显示工作电压 | kV | 35/√3 | 110/√3 | 220/√3 | 330/√3 | 500/√3 |
4 | 工作电源 | V | AC220 、DC220、DC110 | ||||
5 | 强制闭锁接点容量 | AC/DC220V/*** | |||||
6 | 功率消耗 | W | 5 | ||||
7 | 额定绝缘水上平 | 1min工频耐压 | kV | 2 |
表2 传感器起动电压
1 | 传感器起动电压 | ≥25mv或者≥10ua (用户可以***) |
2 | 各相带电状态输出继电器 | 220V/*** |
3 | 闭锁继电器输出继电器 | 220V/8A(用于闭锁输出) 220V/8A（用于检测或闭锁） |
5 结构特点与工作原理
5.1 结构及特点
a）显示器：封闭式，小型化；
b）传感器：GIS内置电场感应式；
c）闭锁单元：带闭锁接点，当三相线路中，只要有一相带电，闭锁继电器会强制闭锁，只有三相在线检测没有电压时，闭锁继电器接点才会打开。
5.2 显示信号
a）带电发光：带电相红色发光
b）无电发光：不带电相绿色发光
c）电源发光：正常加电工作发红光
5.3 产品优点
a）可靠性：感应式（非接触式）传感器，灵敏度高，***。
b）经济性：传感器不与带电体直接接触，安装与检修时无需做局放试验，简单方便，维护费用低，使用寿命长。
c）功能全：具有自检闪光、故障自诊断及故障强制闭锁。
d）适应性：形式多样，可广泛应用于户内、户外、GIS组合电器及开关柜等各种场所。
6 工作原理
该装置是利用高压电场与传感器之间的电场耦合原理，在安全距离外进行感应式（非接触式）测量，它由传感器和显示器二部分组成。传感器共三支，分别对“A、B、C”三相带电体，与高压带电体无直接接触，并保持一定的距离。它接受高压带电体电场信号，并传送给显示器进行比较判断：
当被测设备或网络带电时，“A、B、C”三相带电指示灯亮红色，表示设备带电，且输出强制闭锁信号。
当被测设备或网络不带电时，“A、B、C”三相带电指示灯亮绿色，表示设备不带电，同时解除闭锁信号，可以进行设备操作。
装置采用分相控制，任何一相带电时，或者显示器失去控制电源时，显示器都会输出强制闭锁信号，保持闭锁状态。
显示器上设有“自检”功能，当设备安装完毕即可自动检测显示器的各种模块功能，如果一切正常，当按下“自检”时，蜂鸣器响亮，三相带电指示闪光，自检开关按下或者抬起，蜂鸣器响亮及闪光可以切换。如果正常工作时不需要蜂鸣响亮，只要按一下自检，就可以了，响亮状态只用于维修时使用。
注意：自检开关，按一下，自检蜂鸣声响亮，再按一下，自检蜂鸣声不响。
如果发现蜂鸣器一直响亮，只要再按一下就不响了。
7 外形及安装尺寸
SY-DXN-40～550kV型高压带电显示闭锁装置其外形尺寸如图1所示：柜体开孔尺寸：137mm×137mm
8 安装与调试
8.1 显示器安装接线
先将显示器安装在面板槽口中固定。
8.1 .1柜内三相带电显示装置端子接线图
图3
三相带电显示接线端子说明：
1、有工作电源无高压时：闭合点 2-3；5-6；8-9；19-20；22-23
2、有工作电源有高压时：闭合点 1-2；4-5；7-8；20-21; 23-24
3、产品没有工作电源时：闭合点 1-2；4-5；7-8；20-21; 23-24
A,B,C端子为信号输入电缆接线端子，分别对应接A相B相C相信号输入电缆芯线；S为三相信号输入电缆屏蔽层接线。
8.2故障输出
当设备停电（或者设备电源发生故障）时，A1、A2接点闭合，为故障输出报警。
9 安装注意事项
SY-DXN-40～550kV型高压带电显示装置工作电源220V直流电源，工作电压宽，在110V-260V均可使用，但是不能接在380V电源上，否则会损坏电源及显示器。
设备投运时，带电显示器应正常显示红灯，设备停运时，带电显示器应正常显示绿灯，如果电路中检测到感应电压，应调节灵敏度电位器，使带电显示器红灯变绿灯。
10 储存
SY-DXN-40～550kV高压带电显示装置应放在干燥、通风、防潮、及能防止有害气体侵蚀的室内。
11 随机文件
a） 产品合格证 b）出厂试验报告 c）安装使用说明书 d）装箱单
12 订货须知
订货时请注明：
a） 产品型号
b） 订货数量
c） 安装附件数量
